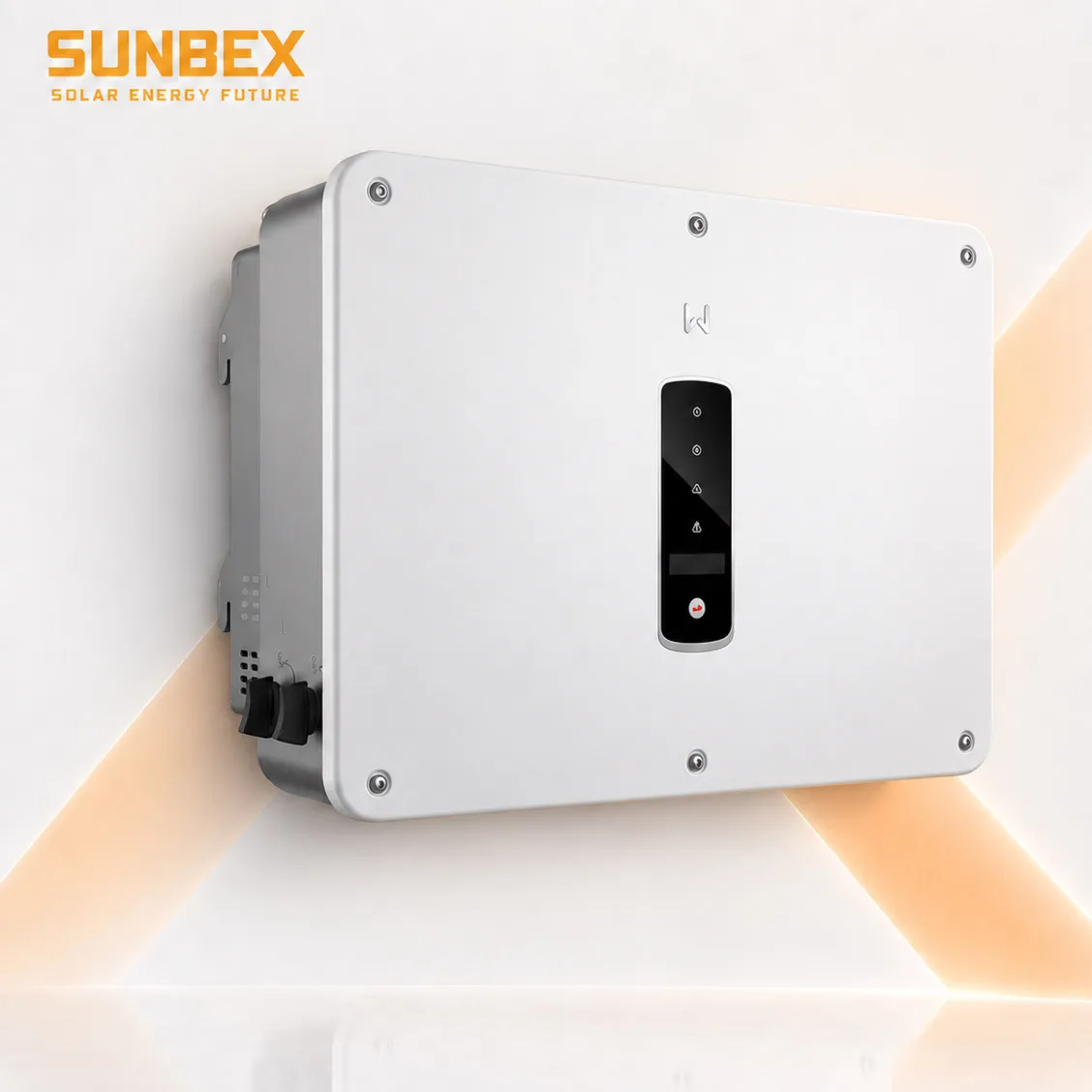

Inverter On-Grid Goodwe GW80K-SMT 3 pha

Name: Inverter On-Grid Goodwe GW80K-SMT 3 pha
Brand: Goodwe
SKU: Inverter-On-Grid Goodwe-GW80K-SMT
Availability: InStock

Model: GW80K-SMT

Giá: Tính báo giá toàn hệ thống

Liên hệ lắp đặt

Thông số kỹ thuật

Điện áp	không lưu trữ
Loại hệ thống	On-Grid (bám tải)
Quá cấu hình DC	180%
ối ưu nhiều hướng và chuỗi pin	6 MPPT
Hiệu suất tối đa	98.6%.
Chống sét	Type II
Cấp bảo vệ	IP66
Module tương thích	182/210 mm
Điện áp đầu vào tối đa	1100 V
Dòng đầu vào tối đa mỗi MPPT	42 A.
Số MPPT / số chuỗi mỗi MPPT	6 / 2.
Điện áp đầu ra định mức	220/380 V, 230/400 V, 3L/N/PE hoặc 3L/PE.
Model	GW80K-SMT

Thông số kỹ thuật	GW50K-SMT-L-G10	GW80K-SMT
ĐẦU VÀO
Điện áp đầu vào tối đa	900 V*2	1100 V*1
Dải điện áp hoạt động MPPT*3	180–800 V	180–1000 V
Điện áp khởi động	180 V	200 V
Điện áp đầu vào danh định	370 V	600 V
Dòng điện đầu vào tối đa / MPPT	42 A	42 A
Dòng ngắn mạch tối đa / MPPT	52.5 A	52.5 A
Số MPPT	6	6
Số chuỗi / MPPT	2	2
ĐẦU RA
Công suất đầu ra danh định	50 kW	80 kW
Công suất biểu kiến đầu ra danh định	50 kVA	80 kVA
Công suất tác dụng AC tối đa	50 kW	88 kW
Công suất biểu kiến AC tối đa	50 kVA	88 kVA
Điện áp đầu ra danh định	127 / 220 V, 3L / N / PE hoặc 3L / PE	220 / 380 V, 230 / 400 V, 3L / N / PE hoặc 3L / PE
Dải điện áp đầu ra	176–246 V	323–457 V
Tần số lưới AC danh định	50 / 60 Hz	50 / 60 Hz
Dải tần số lưới AC	45–55 / 55–65 Hz	45–55 / 55–65 Hz
Dòng điện đầu ra tối đa	131.2 A	128.0 A
Hệ số công suất đầu ra	~1, có thể điều chỉnh từ -0.8 đến 0.8	~1, có thể điều chỉnh từ -0.8 đến 0.8
Tổng độ méo sóng hài tối đa	<3%	<3%
HIỆU SUẤT
Hiệu suất tối đa	98.6%	98.6%
Hiệu suất châu Âu	98.1%	98.1%
BẢO VỆ
Giám sát dòng điện chuỗi PV	Tích hợp	Tích hợp
Phát hiện điện trở cách điện PV	Tích hợp	Tích hợp
Bộ giám sát dòng dư	Tích hợp	Tích hợp
Bảo vệ đảo cực PV	Tích hợp	Tích hợp
Bảo vệ chống đảo lưới	Tích hợp	Tích hợp
Bảo vệ quá dòng AC	Tích hợp	Tích hợp
Bảo vệ ngắn mạch AC	Tích hợp	Tích hợp
Bảo vệ quá áp AC	Tích hợp	Tích hợp
Công tắc DC	Tích hợp	Tích hợp
Bảo vệ chống sét lan truyền đầu DC	Type II, tùy chọn Type I + II	Type II, tùy chọn Type I + II
Bảo vệ chống sét lan truyền đầu AC	Type II	Type II
Bộ ngắt mạch lỗi hồ quang AFCI	Tùy chọn	Tùy chọn
Tắt máy từ xa	Tùy chọn	Tùy chọn
Khôi phục PID	Tùy chọn	Tùy chọn
Bù công suất phản kháng ban đêm	Tùy chọn	Tùy chọn
Nguồn điện ban đêm	Tùy chọn	Tùy chọn
DỮ LIỆU CHUNG
Dải nhiệt độ hoạt động	-30 đến +60°C	-30 đến +60°C
Độ ẩm tương đối	0–100%	0–100%
Độ cao hoạt động tối đa	4000 m	4000 m
Phương pháp làm mát	Làm mát bằng quạt thông minh	Làm mát bằng quạt thông minh
Giao diện	LED, LCD tùy chọn, APP	LED, APP
Giao tiếp	RS485, WiFi + LAN + Bluetooth	RS485, WiFi hoặc LAN hoặc 4G
Giao thức truyền thông	Modbus-RTU, tuân thủ SunSpec	Modbus-RTU
Trọng lượng	64 kg	64 kg
Kích thước (Rộng × Cao × Sâu)	700 × 550 × 260 mm	700 × 550 × 260 mm
Cấu trúc liên kết	Không cách ly	Không cách ly
Công suất tự tiêu thụ ban đêm	<1 W	<1 W
Cấp bảo vệ chống xâm nhập	IP66	IP66
Đầu nối DC	MC4, 4–6 mm²	MC4, 4–6 mm²
Đầu nối AC	Đầu cốt OT / DT, tối đa 150 mm²	Đầu cốt OT / DT, tối đa 150 mm²
Phương thức lắp đặt	Treo tường	Treo tường
